4 Vedlegg

4.1 Sentrumssonen

Kart som viser sentrumssonen i Bodø - Klikk for stort bildeSentrumssonen

Sentrumssonen inkluderer gatene fra kai til og med gatene utmerket i rødt. Grensen følger fra moloen, Moloveien, Prinsens gate, Hålogalandsgata, Parkveien, Jordbruksveien, Sivert Nielsens gate, Gamle Riksvei, Kongens gate, Parkveien, Sjøgata. Avsluttes ved Jernbaneveien.


Sentrumssonen:

  • Armatur: København 49W LED RAL9005 (Svart) E-tron der det planlegges Smart City
  • Mast med enkelt buet topp 8m, PL 160 Ø60 -R225 RAL9005 (Svart) rett mast der det planlegges Smart City
  • Fundament: VIKØrsta C/C 160/1000
  • Armaturfeste: R ¾” for topp Ø60

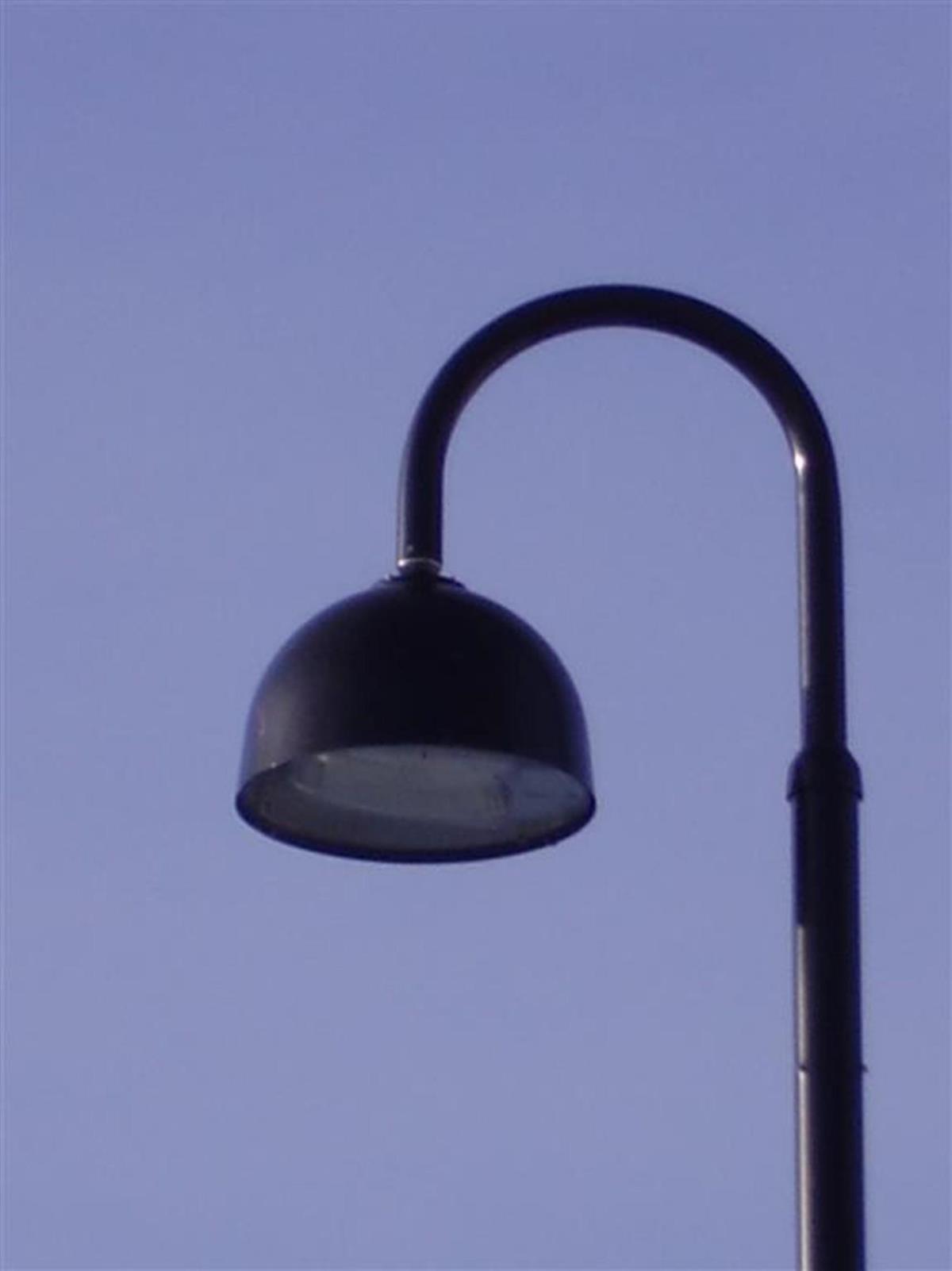

4.2 Armaturet ”København” fra Philips med mast for sentrumssonen

Bilde av Armaturet ”København” fra Philips med mast for sentrumssonen - Klikk for stort bildeArmaturet ”København” fra Philips med mast for sentrumssonen

4.3 Forkortelser

  • BE – Bodø Energi AS
  • BK – Bodø Kommune
  • Em - midlere opprettholdt horisontal belysningsstyrke
  • Emin - minimal opprettholdt horisontal belysningsstyrke
  • FEF - Forskrift om Elektriske Forsyningsanlegg med veiledning
  • FEL - Forskrift om Elektriske Lavspenningsanlegg med veiledning
  • FEK - Forskrift om elektroforetak og kvalifikasjonskrav for arbeid knyttet til elektriske anlegg og elektrisk utstyr (FOR-2013-06-19-739)
  • DSB - Direktoratet for Samfunnssikkerhet og Beredskap
  • LED – Light Emitting Diode
  • lm – lumen
  • LPH - Lampehøyde eller maste-/armaturhøyde
  • lx – lux
  • NEK - Norsk Elektroteknisk Komité
  • RAL - International standard for fargegjengivelse og identitet
  • REN – Rasjonell Elektrisk Nettvirksomhet
  • SV – Statens Vegvesen
